Разработка программного обеспечения рентгеновского микротомографа. Система позволяет неразрушающим методом изучить внутреннюю структуру объекта исследования с точностью до 1 микрона. Микротомограф состоит из источника излучения и фотодетектора. Показатель поглощения излучения специфичен для разного вещества объекта. Программное обеспечение с помощью оборудования делает 360 снимков послойных срезов с шагом в 1 градус. После получения первичных данных применяется метод реконструкции на основе алгоритма Радона. Восстанавливается показатель распределения поглощения. На основе преобразования строится трехмерная модель объекта исследования. Для плавной визуализации при сжатии объемных данных используется октодеревья. Объект представляется в воксельной форме. В среднем одна 3D-модель занимает до 200 Гб. Повышение скорости обработки информации реализовано путем увеличения количества серверов с платами с CUDA и объединения их в расчетный кластер.

Применение компьютерной томографии (КТ) не ограничивается изучением органики. Функционал приложения подходит для использования на производственных объектах для обнаружения скрытых дефектов деталей. Структура внутренних слоев материалов определяется с точностью до 1 микрона. Программа дифференцирует состав по плотности и выделяет области контрастным цветом.

«В ходе работы также был создан ряд специализированных технических решений: библиотека для объемно-воксельного рендеринга модели; запись видео при выполнении операций с моделью; собственный формат хранения изображений с оттенками серого глубиной 12 бит; сохранение объемных данных в виде «Октодеревьев»; алгоритмы полигонизации 3D-модели»

Как за 5233 человеко-часа создать софт для микротомографа

Компьютерная томография — безболезненная и незатратная по времени процедура. Низкий уровень облучения не создает риска здоровью пациентов. Способность рентгеновских лучей проходить через тело позволяет локализовать воздействие на внешние, средние и внутренние слои кожи. КТ-сканирование может указать на места для взятия биопсии и стать альтернативой диагностическому хирургическому вмешательству.

«Томограф может просветить материал с разрешением до микрона. Это в 100 раз тоньше человеческого волоса. После сканирования программа создает 3D-модель, где можно посмотреть не только на внешнюю сторону детали, но и узнать, что у нее внутри»

Подробнее о разработке софта рентгеновского томографа

Программное обеспечение функционирует параллельно с рентгеновской установкой. При сканировании выводятся 3D-изображения с высоким разрешением. Картинки «разрезаются» послойно для дифференциации костей и мягких тканей, легких и кровяных сосудов. Обследование неинвазивно. Результаты доступны для диагностики и определения стадии заболевания сразу после проведения процедуры.

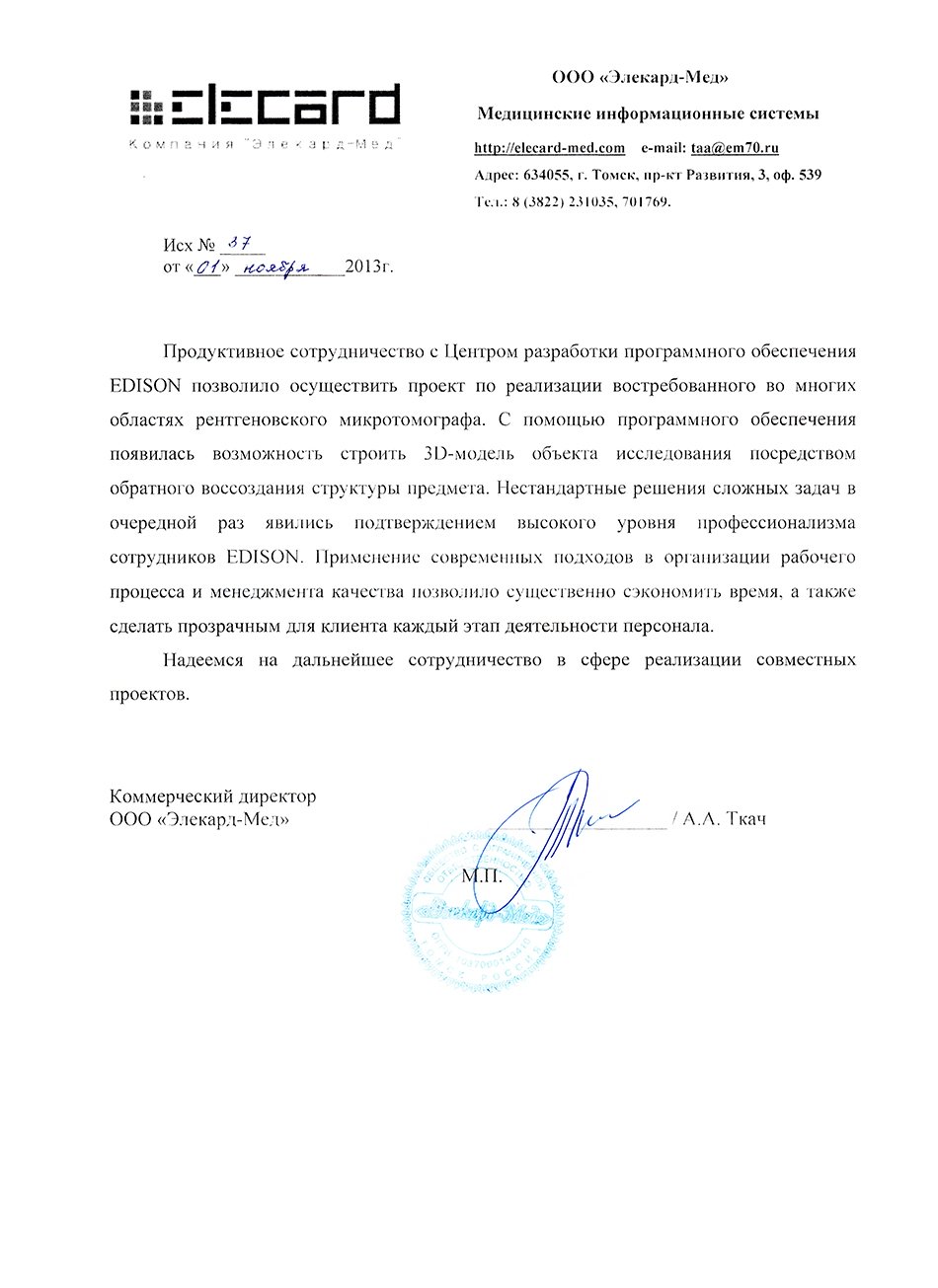

«Сотрудничество с Центром разработки программного обеспечения EDISON позволило осуществить проект по реализации рентгеновского микротомографа»

Элекард

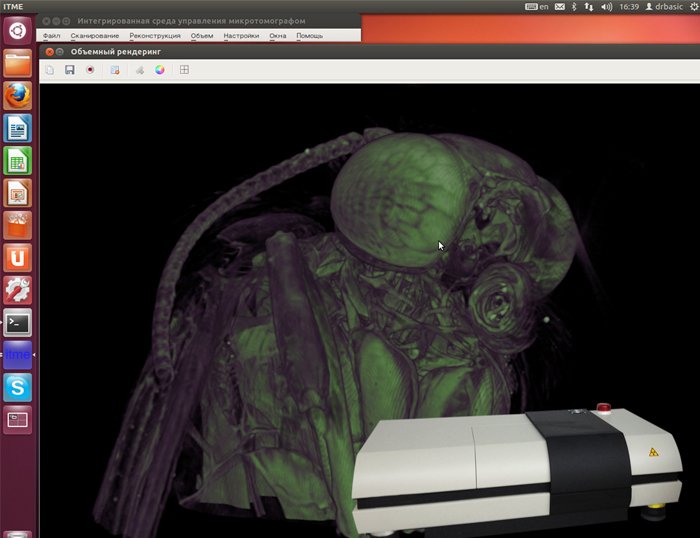

Приложение для микротомографа интерфейс linux

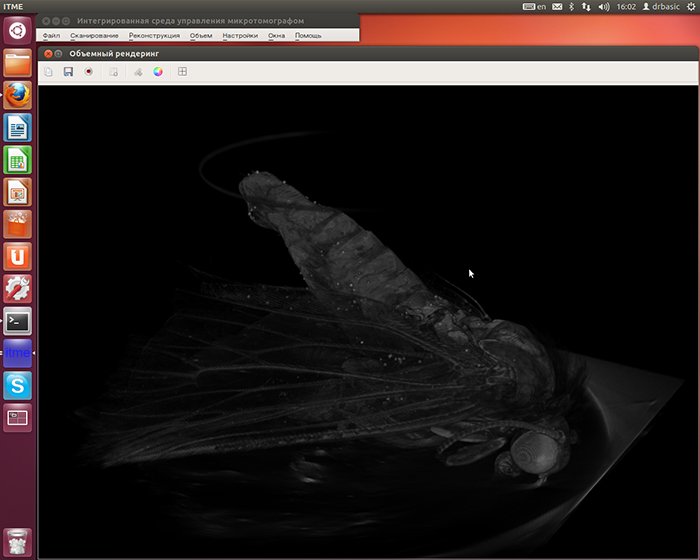

Приложение для микротомографа интерфейс linux рендеринг

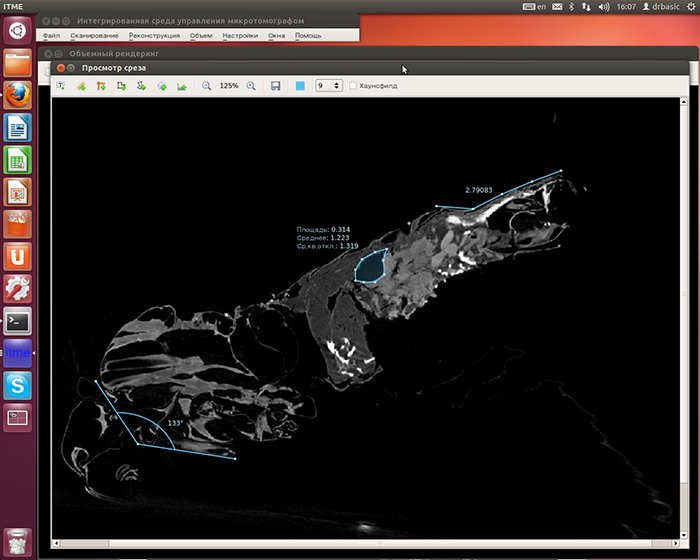

Приложение для микротомографа интерфейс linux срез

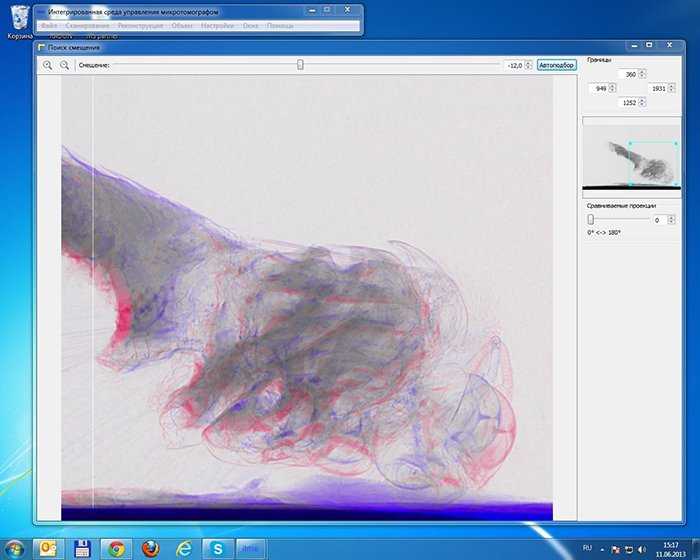

Приложение для микротомографа интерфейс windows смещение

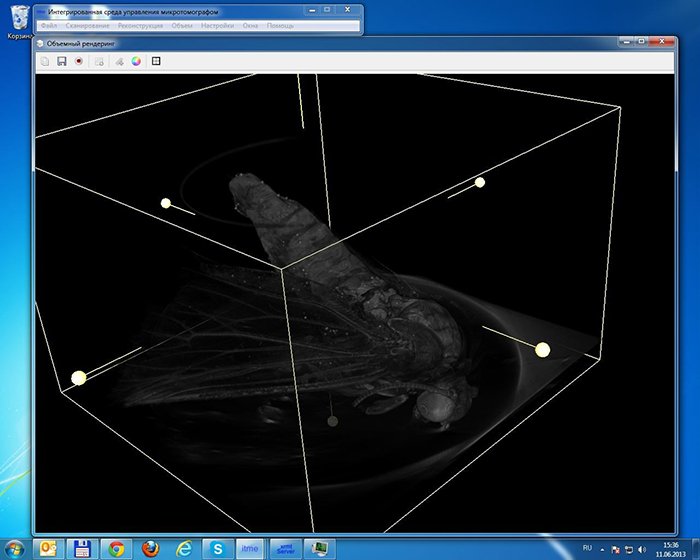

Приложение для микротомографа интерфейс windows

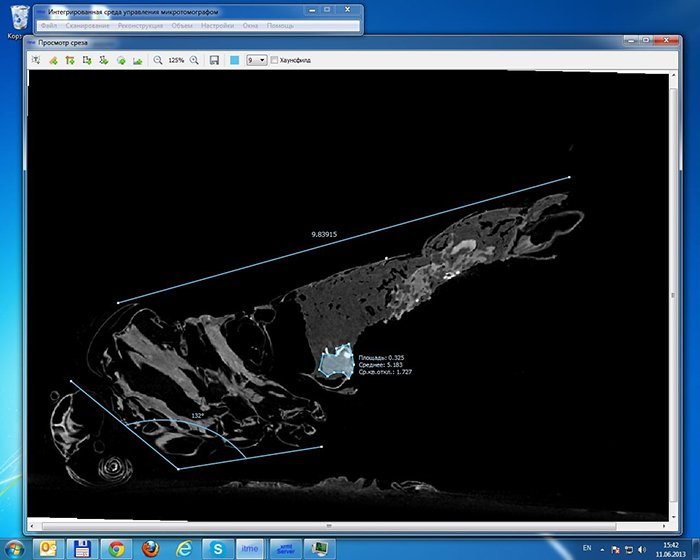

Приложение для микротомографа интерфейс windows срез
