Программа подбора вентиляционного оборудования

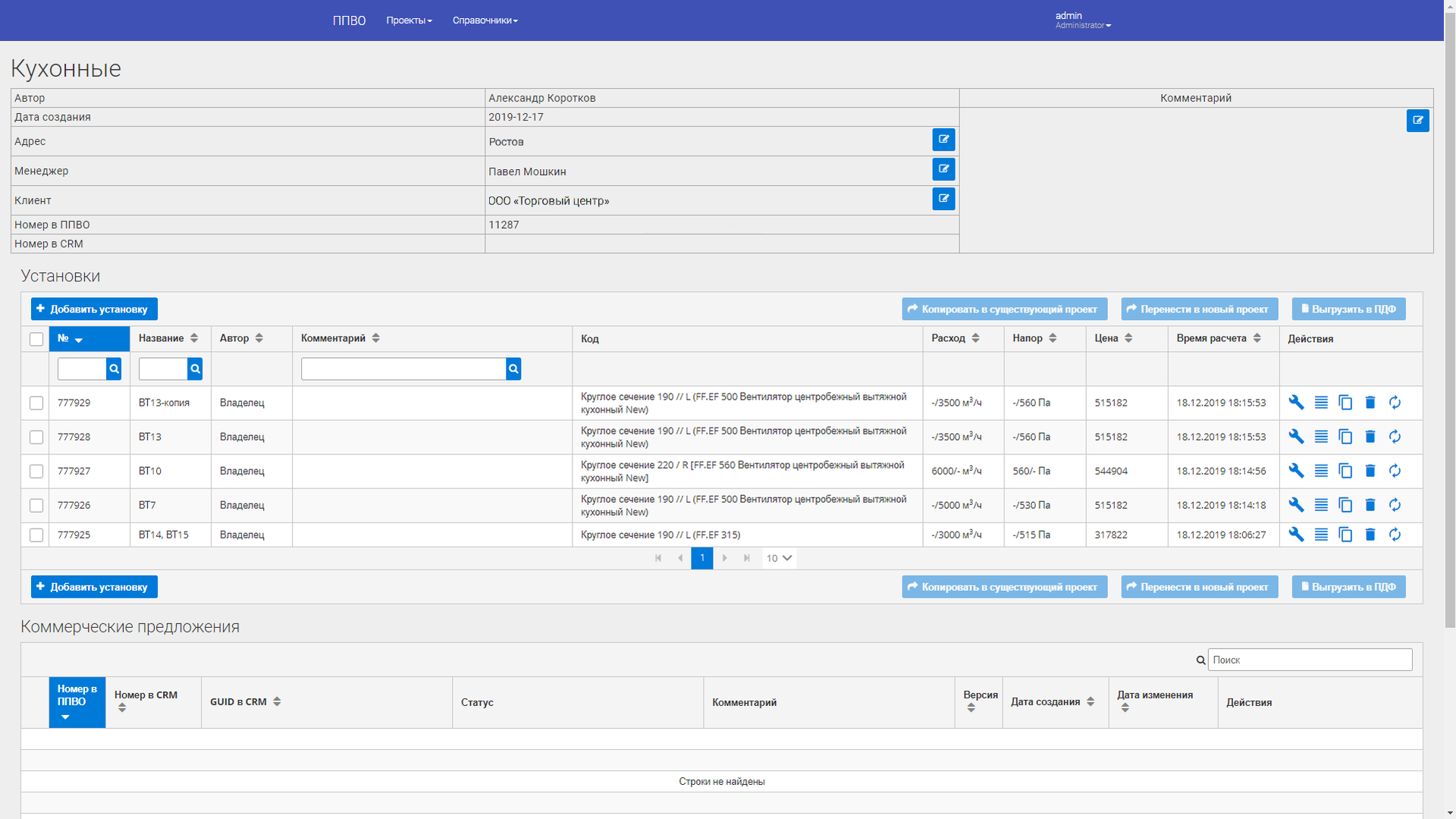

Управление проектами

Существующие расчеты могут быть перемещены или скопированы в произвольный проект.

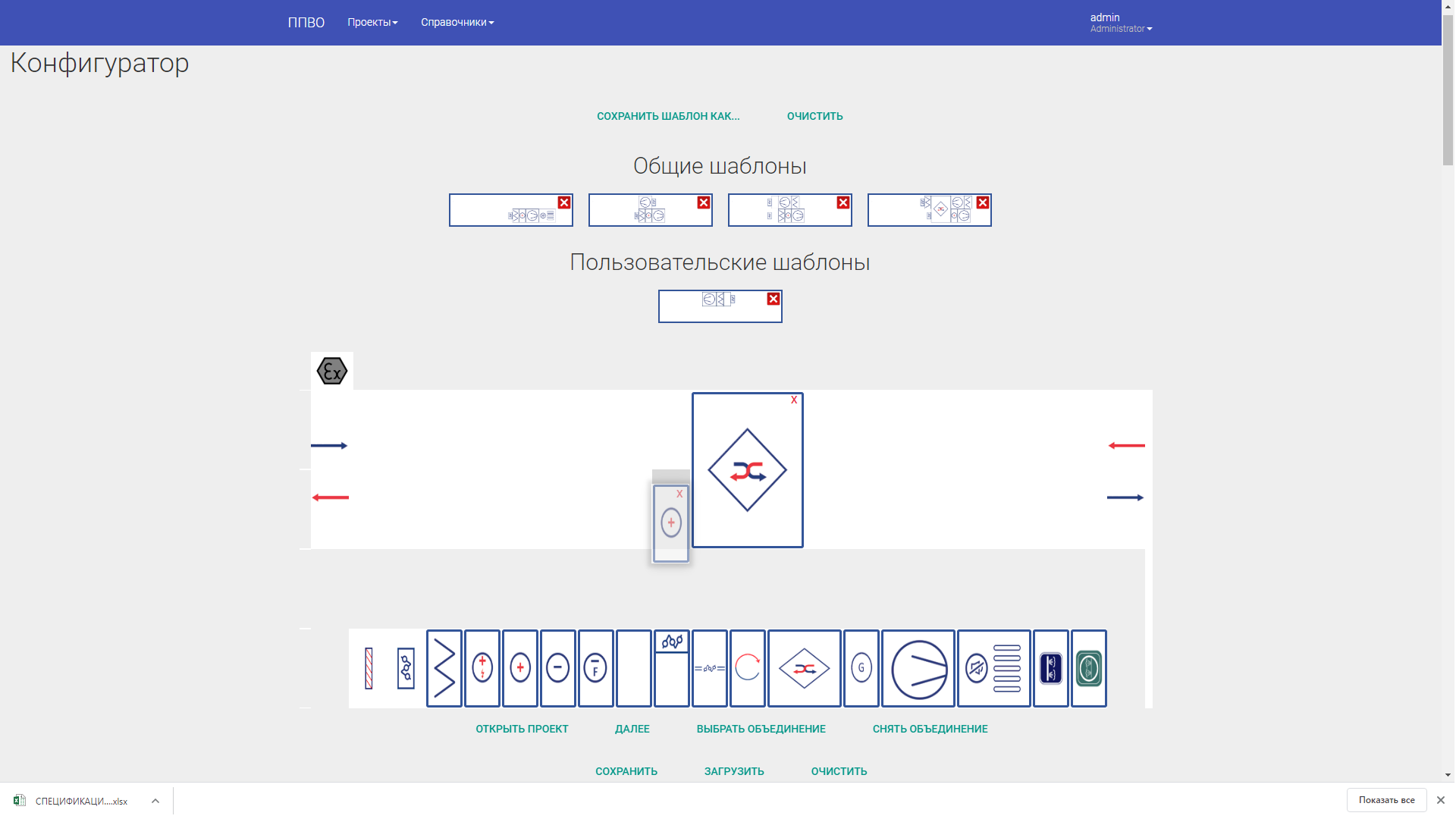

Создание расчетов

Расчеты создаются в графическом конфигураторе с помощью расстановки компонентов вентиляционной установки по местам. Компоновка производится путем перетаскивания элементов в рабочую область конфигуратора.

Доступны компоненты:

• нагреватель водяной;
• нагреватель электрический;
• охладитель водяной;
• охладитель фреоновый;
• рекуператор пластинчатый;
• рекуператор роторный;
• рекуператор гликолевый;
• воздушный клапан;
• воздушный фильтр;
• гибкая вставка;
• вентилятор;
• шумоглушитель;
• секция форсуночного или поверхностного увлажнения;
• секции смешения одно и двухэтажные;
• пустая секция;
• элементы автоматики управления вентиляционной установкой.

Возможен также подбор компонентов автоматики:

• шкафы управления;
• частотные преобразователи и регуляторы;
• датчики давления и реле.

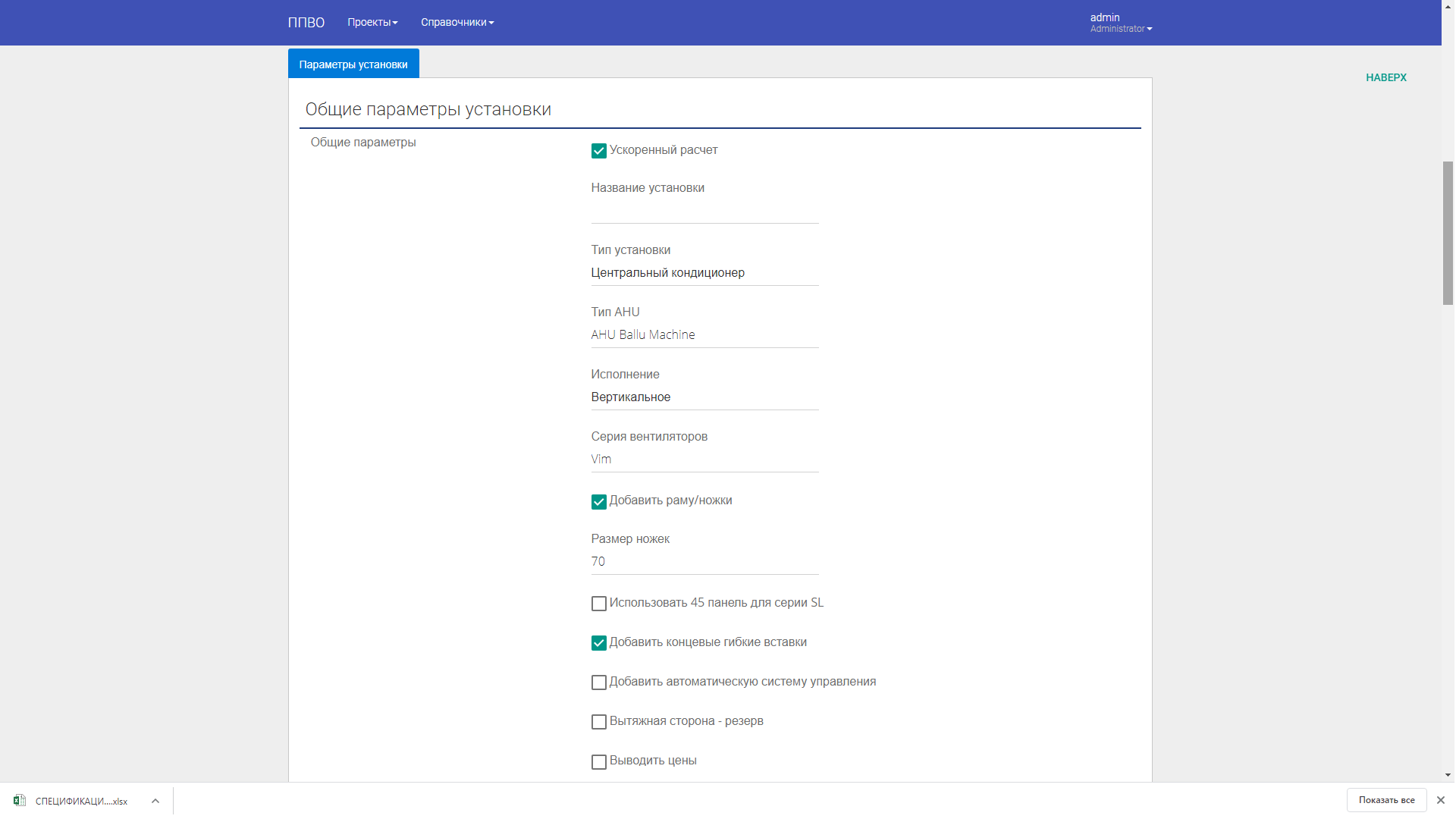

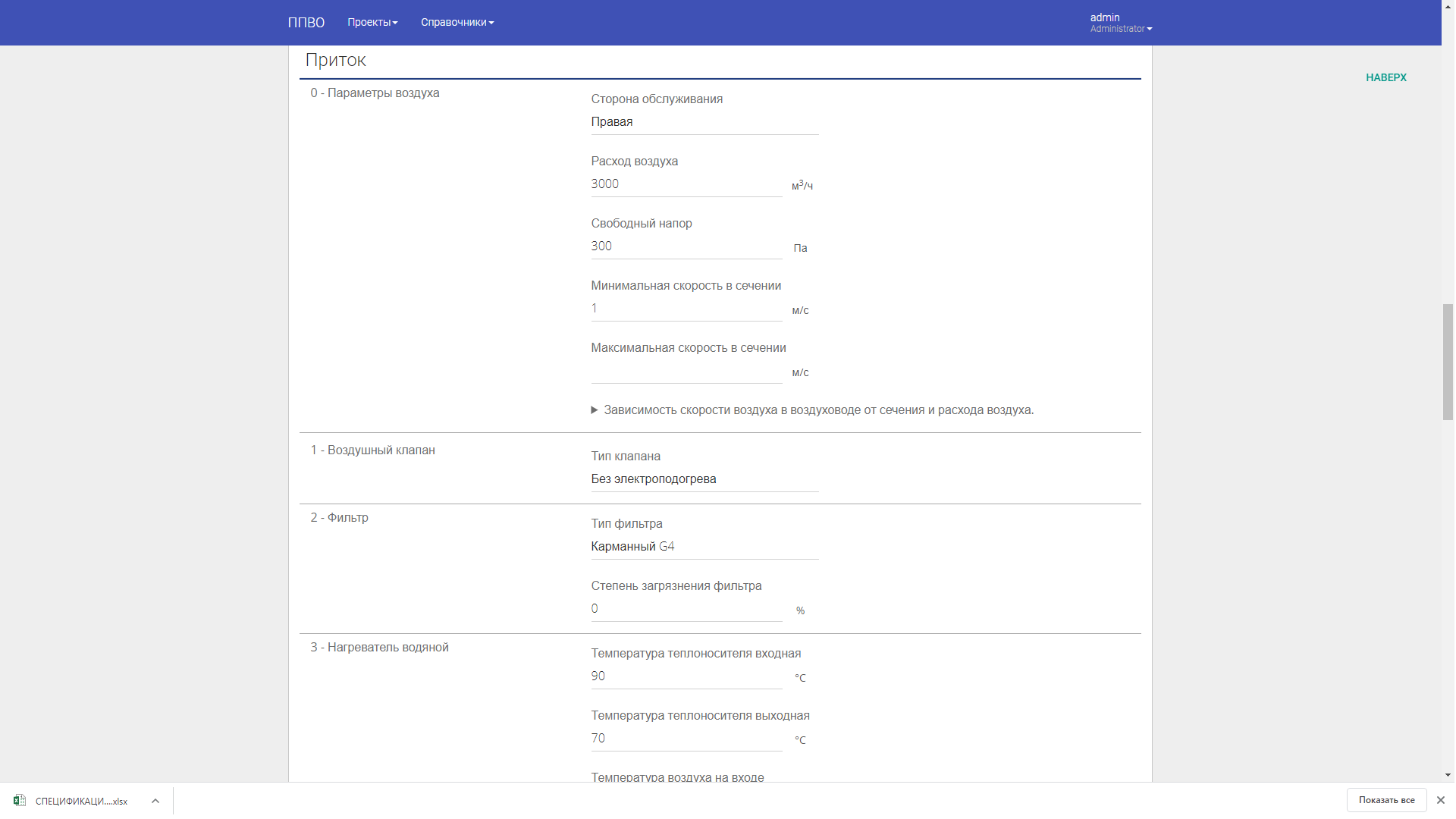

Ввод исходных данных

Указываются параметры.

• Тип установки.
• Расход воздуха.
• Наличие дополнительных опций.
• Массив исходных данных каждого компонента, количество параметров варьируется от 1–2 до 10–15.

Расчет приточных, вытяжных или приточно-вытяжных установок

Реализованы установки двух подтипов.

• Каркасно-панельная, состоящая из 4-х серий оборудования. Каждая серия оборудования в общепромышленном или взрывозащищенном исполнении.
• Модульная, состоящая из 2-х серий оборудования.

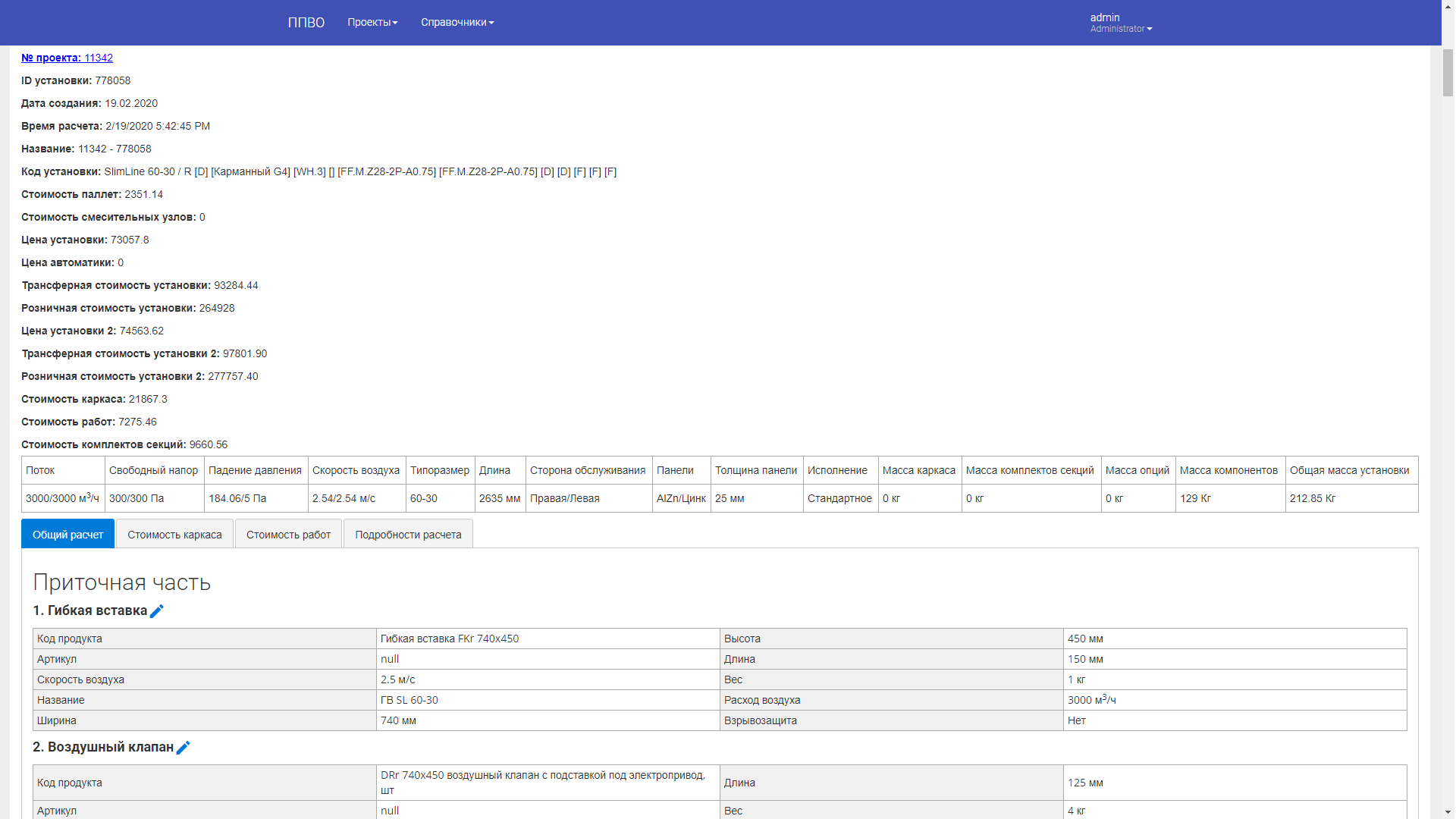

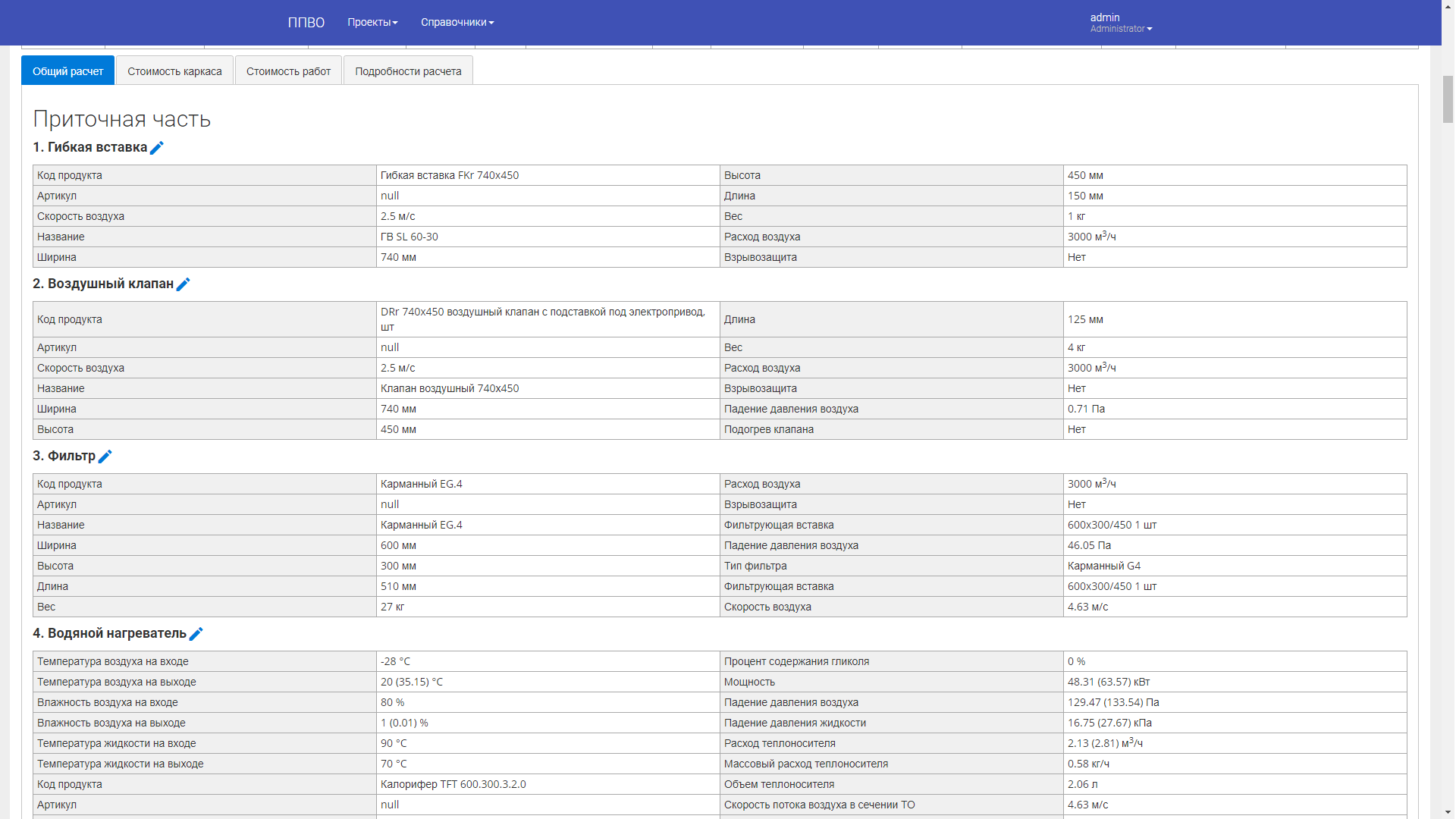

Расчет и подбор компонентов установки

• Подбор компонентов установки под условия задачи.
• Расчет режимов работы компонентов.
• Расчет стоимости компонентов.
• Расчет и подбор автоматики управления.

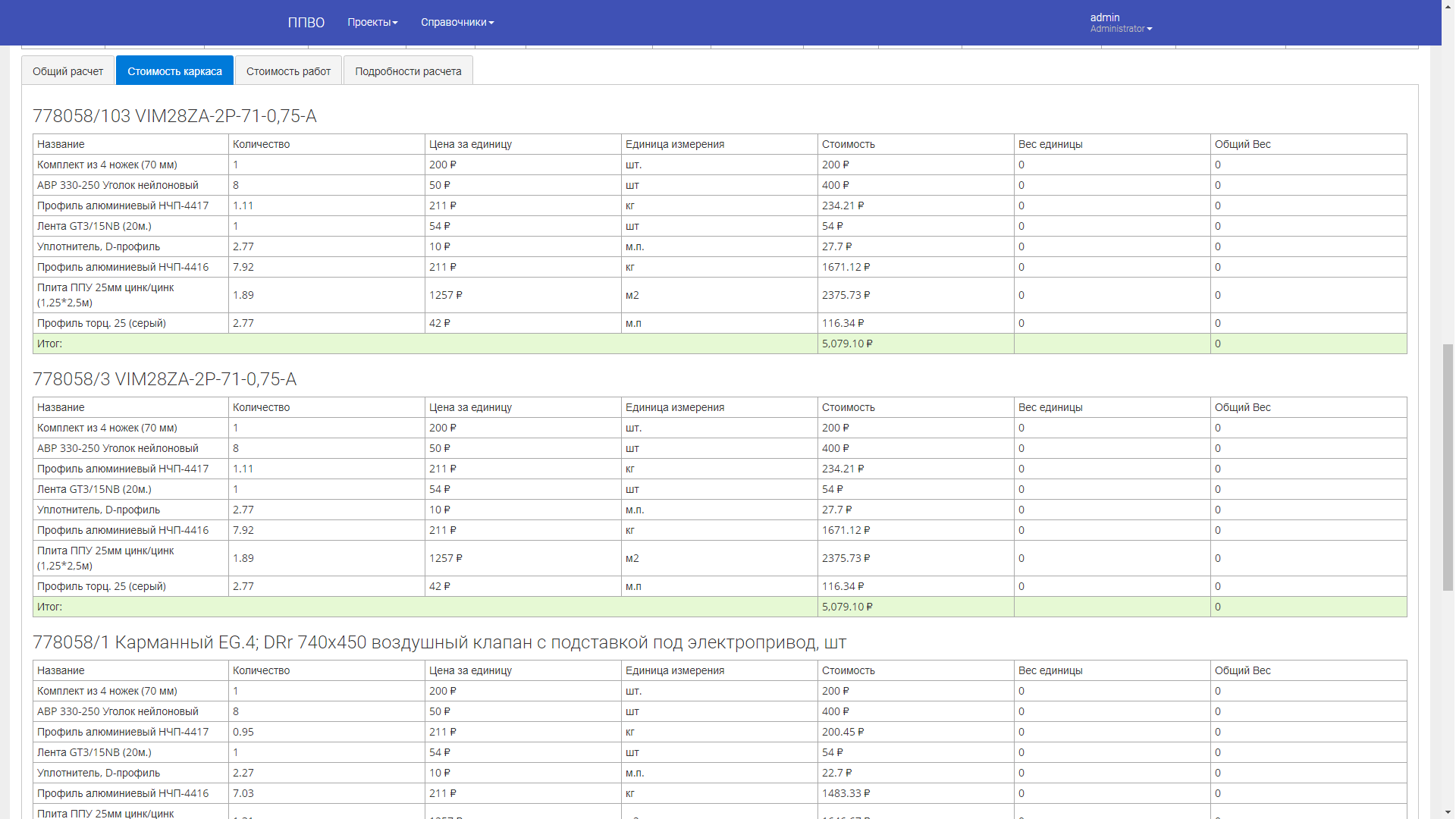

• Расчет стоимости каркаса.

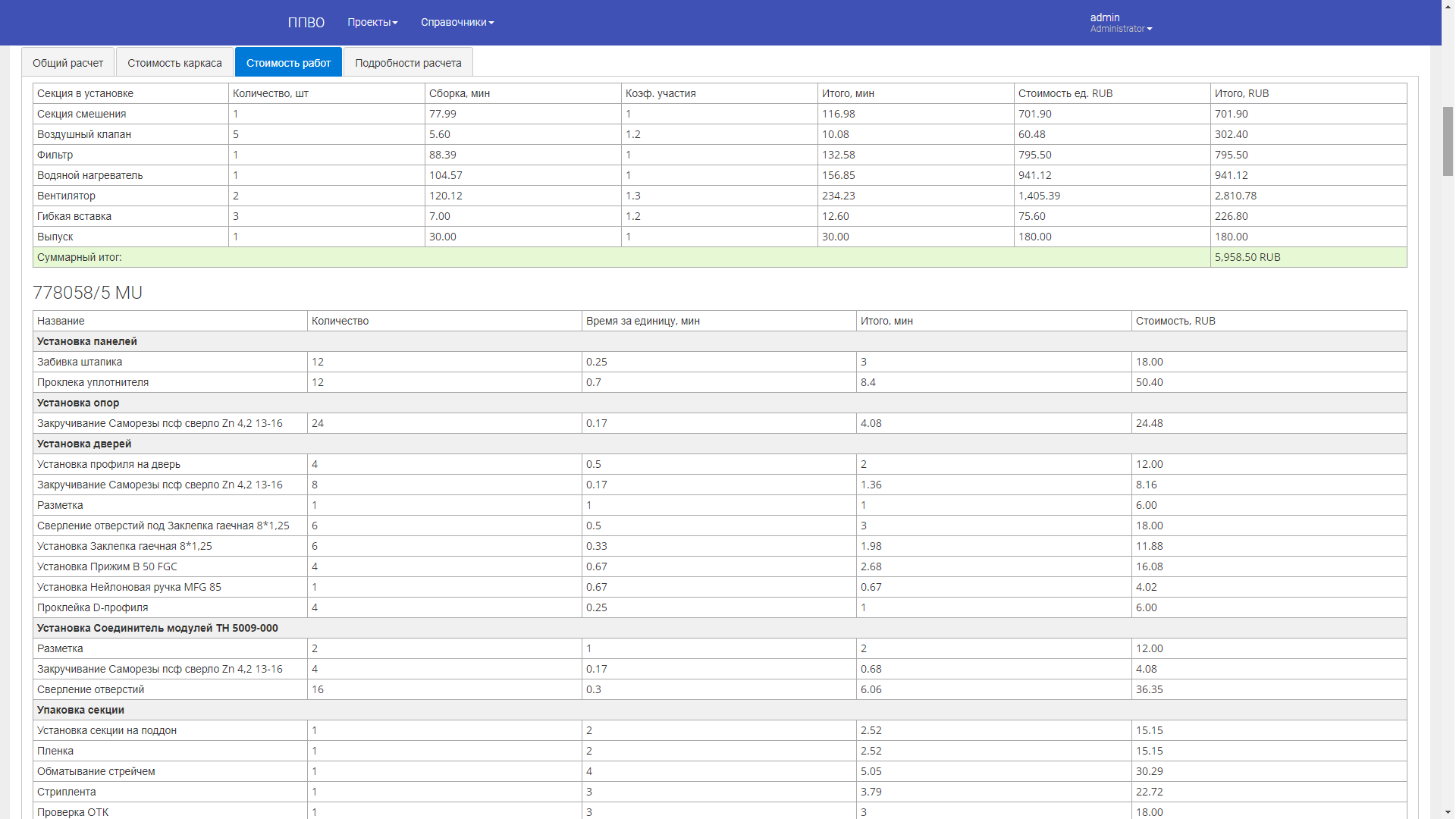

• Определение стоимости работ по сборке в человеко-часах и валюте.

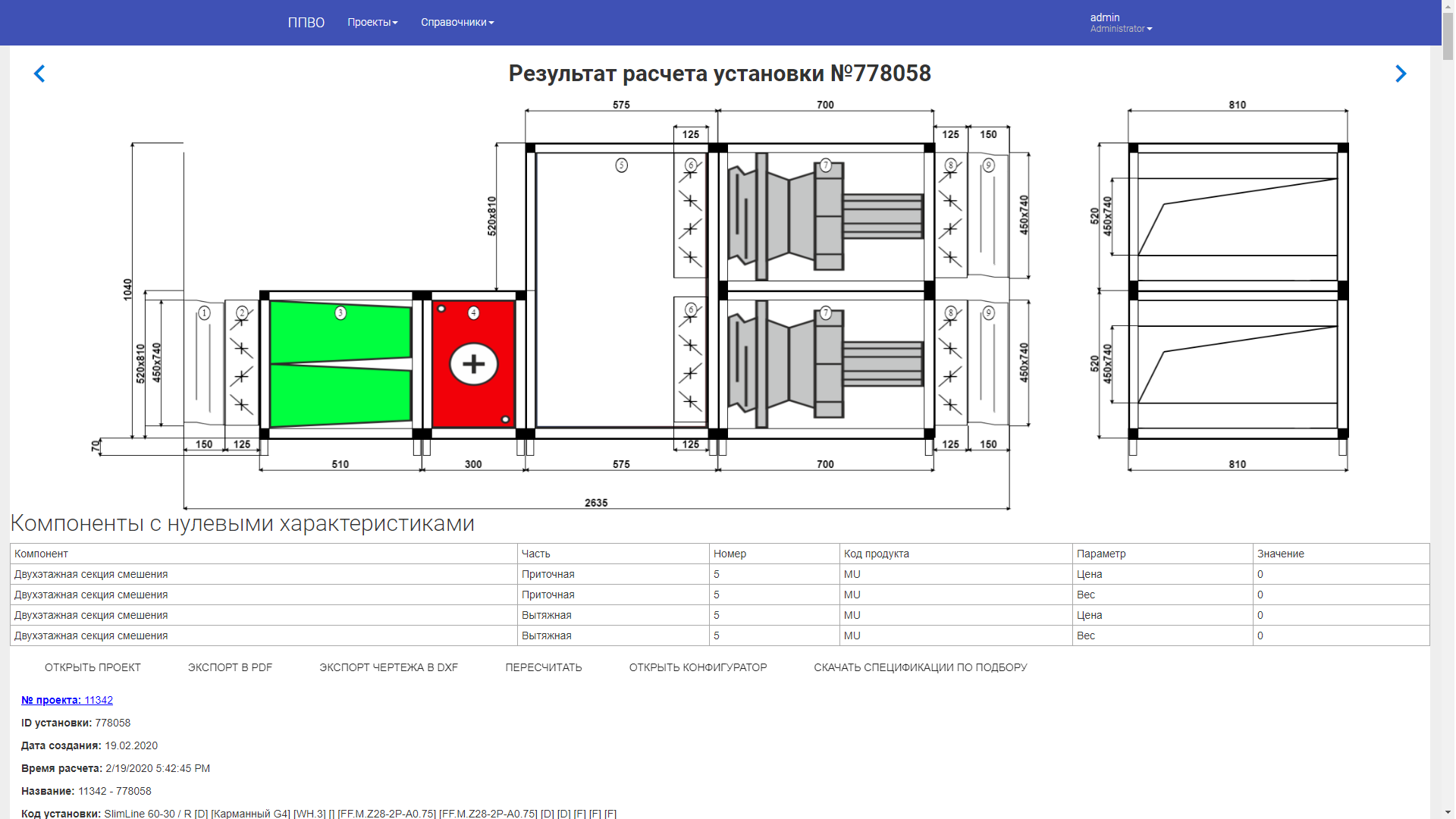

• Построение схематического чертежа.

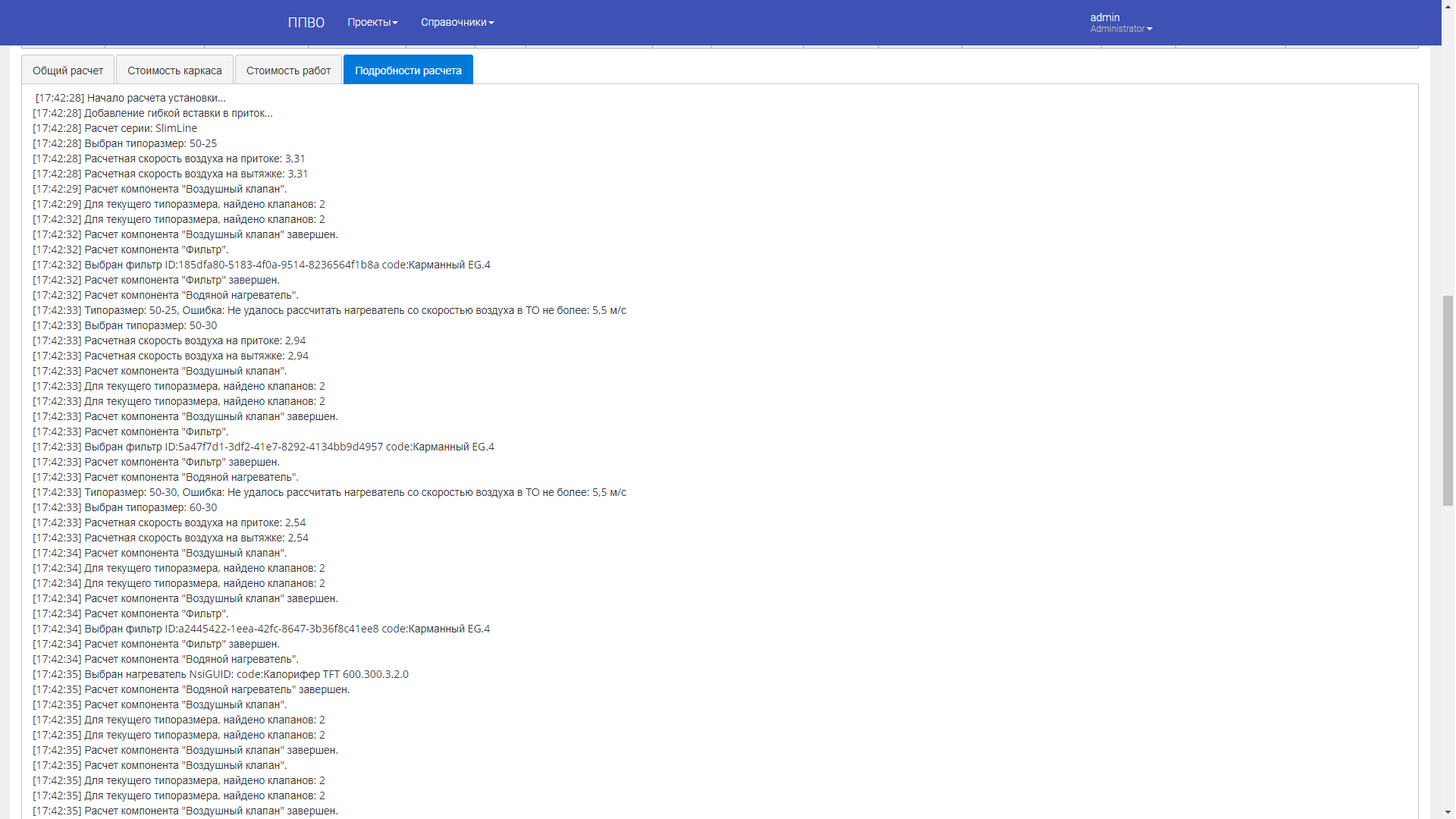

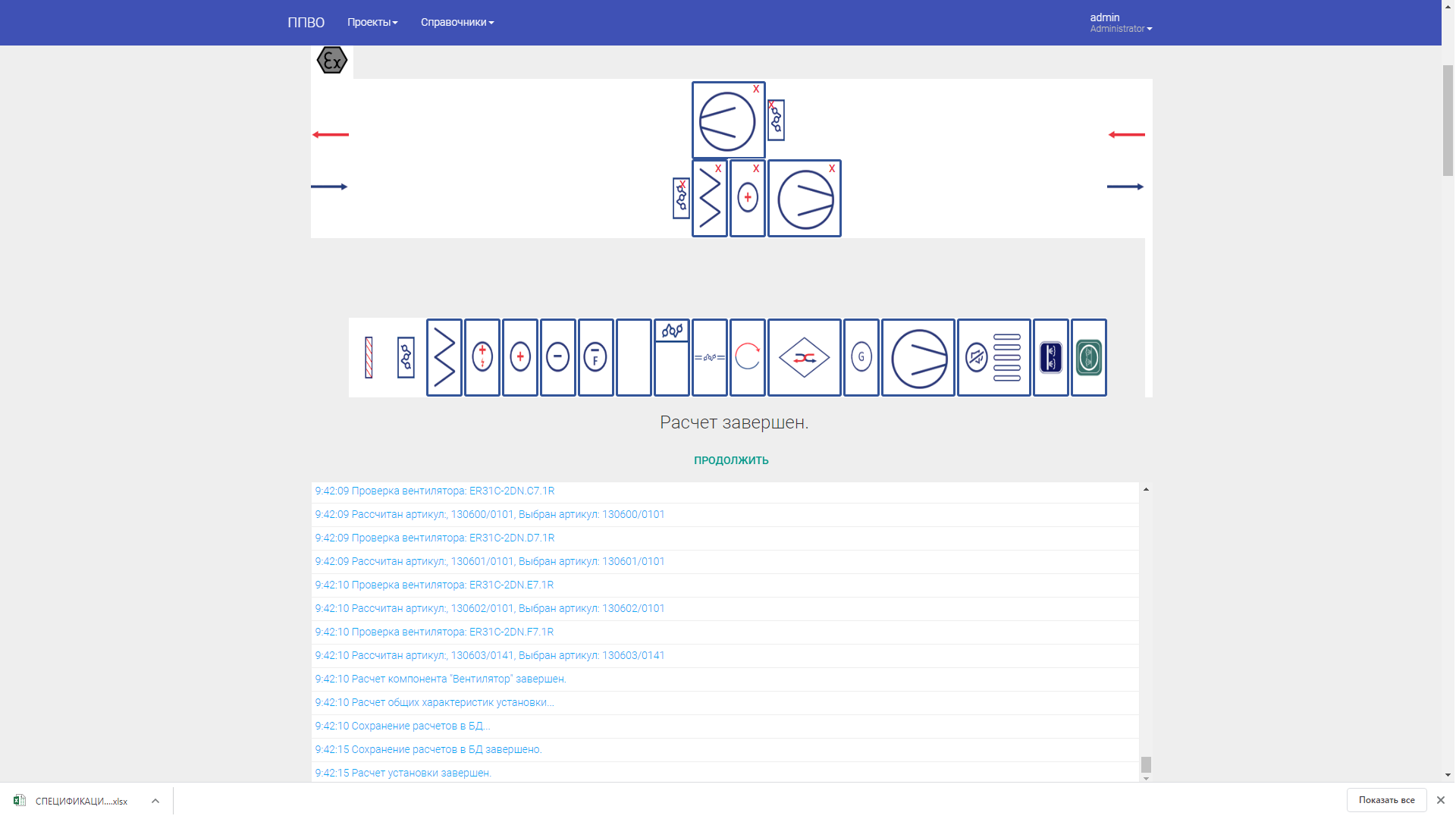

Протокол расчетов

На экране выводятся протоколы расчетов, чтобы выявить несовместимости, либо корректировать входные данные для перерасчета.

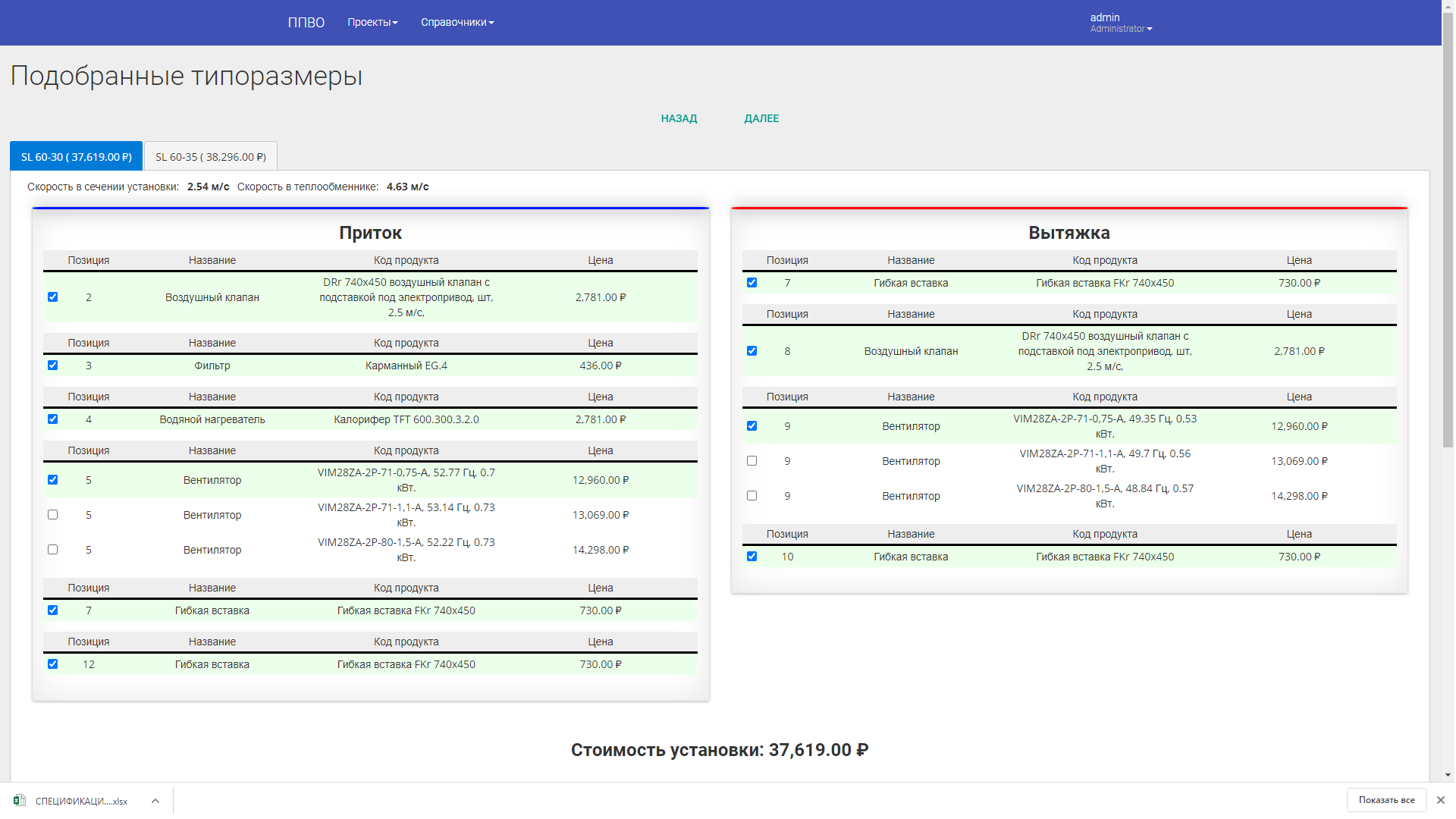

Сравнение вариантов

Возможен одновременный расчет установки в различных типоразмерах для последующего сравнения стоимости или производительности.

Алгоритм подбора автоматики

Одной из самых сложных задач оказался алгоритм подбора автоматики управления вентиляционной установкой. Автоматика состоит из следующих элементов:

• шкаф управления с набором опций;
• дополнительные опции шкафов управления;
• регуляторов;
• датчиков.

Тонкости расчета

• Шкафы управления могут быть двух различных серий со своими наборами опций.
• Для каждой серии шкафов реализован особенный алгоритм подбора.
• Анализируется состав и расчетные режимы установки. После этого подбирается наиболее подходящий готовый шкаф, с минимально возможным набором опций, необходимых для управления вентиляцией.
• Справочник шкафов с указанием их характеристик и опций расширяется путем добавления новых шкафов.
• На завершающей стадии подбора шкафа производится добавление:
  • дополнительных опций, не включенных в состав готового шкафа;
  • регуляторов и датчиков.
• Возможность объединения нескольких компонентов в единую секцию для удешевления каркаса. Обычно, каждый компонент соответствует собственной секции.

Выгрузка результатов

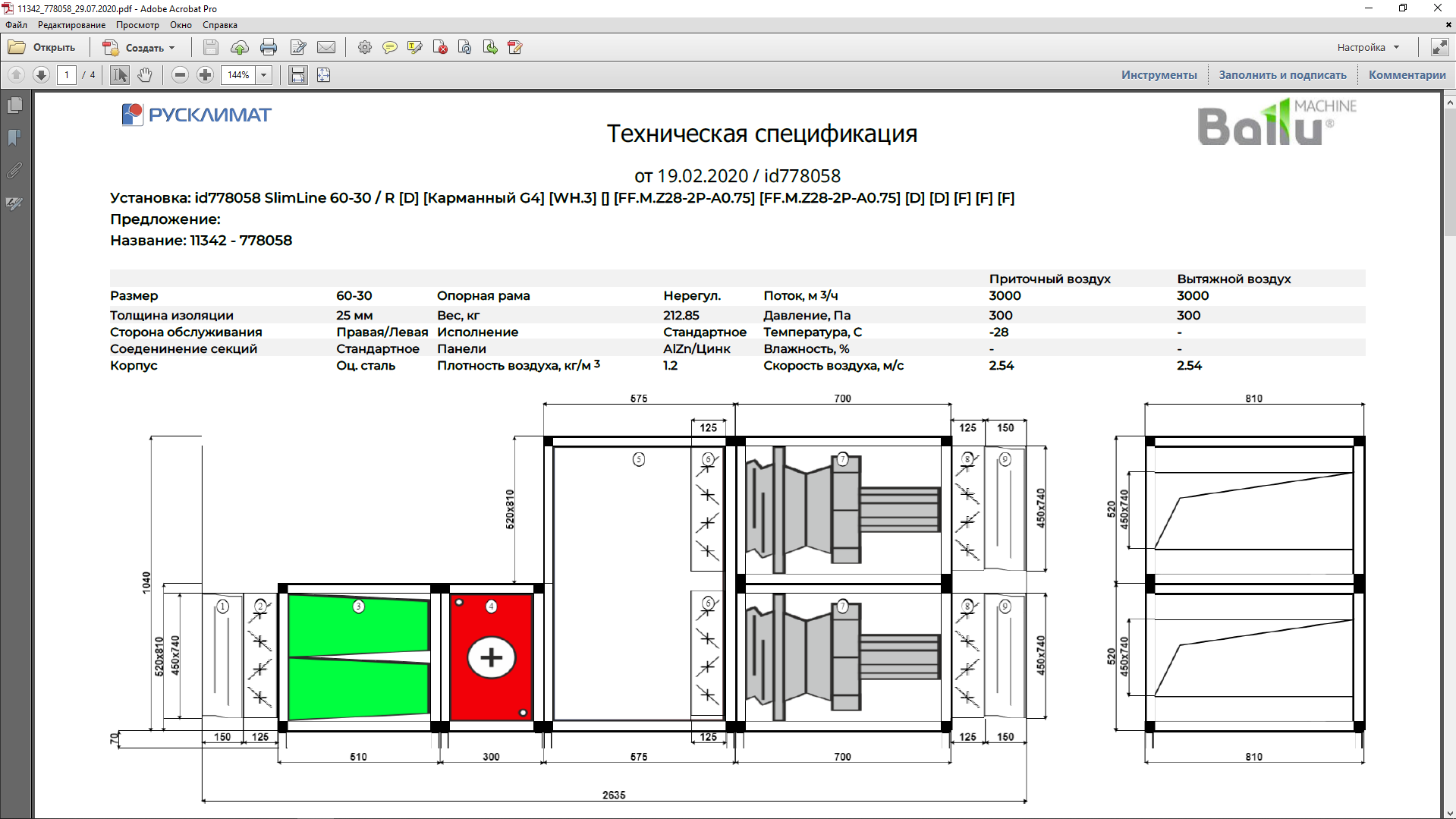

• Выгрузка технических характеристик для инженеров: спецификации оборудования, результаты расчетов, чертежи.
• Выгрузка коммерческих предложений для покупателей в форматах Excel, PDF или JSON, автоматически отправляемый в 1С.

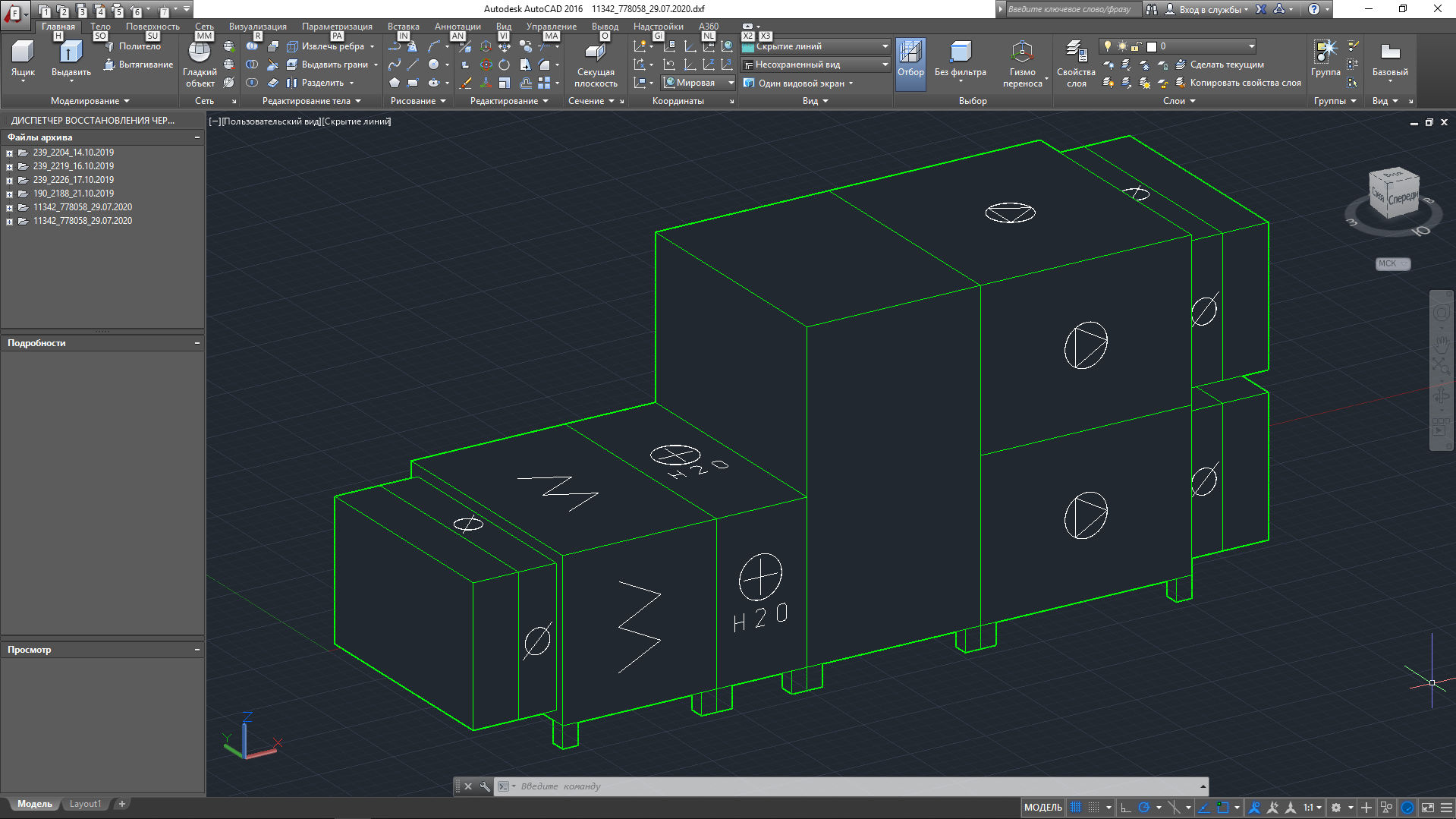

• Выгрузка чертежа установки для проектировщиков в формате DFX для AutoCAD.

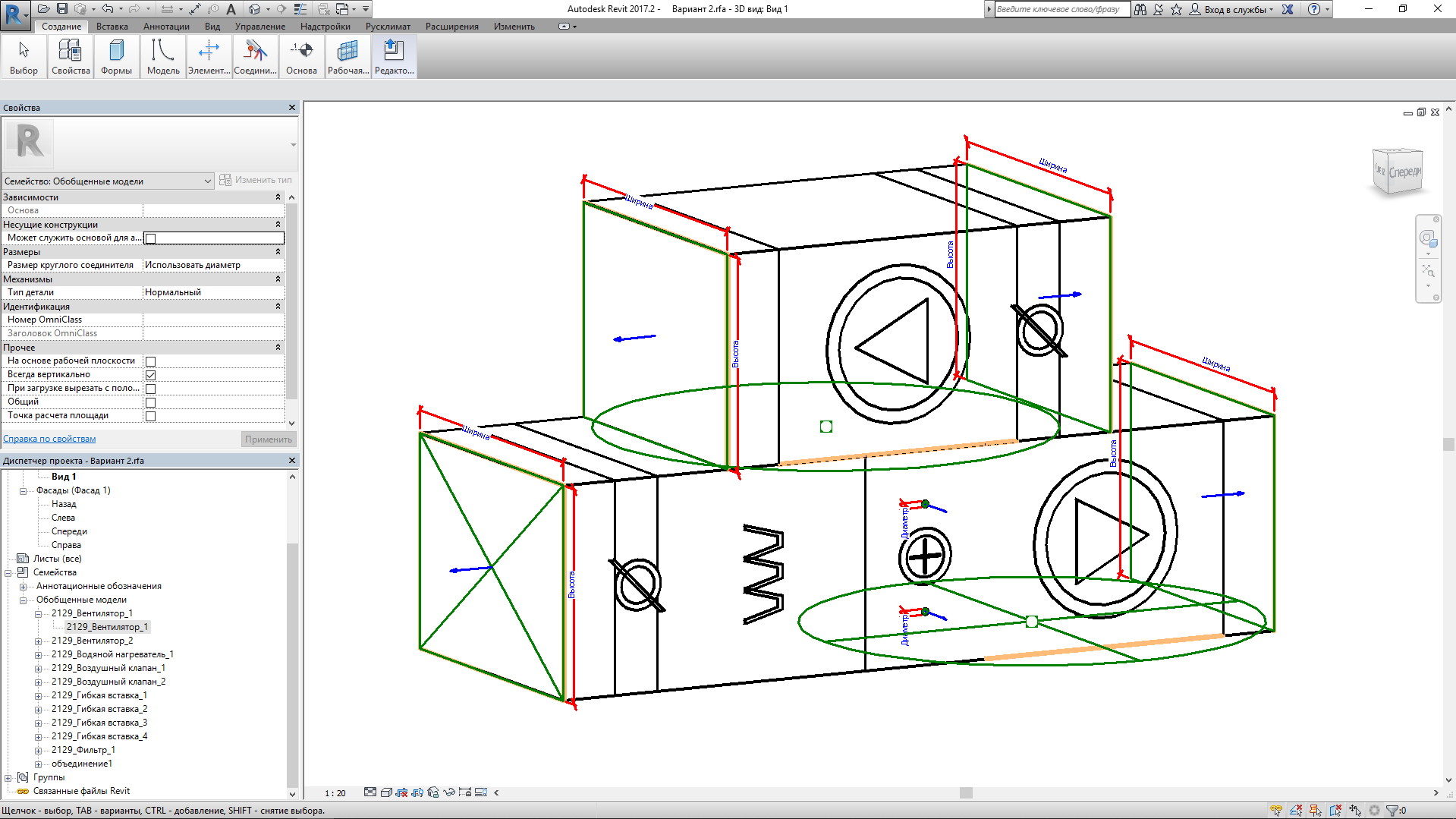

• Выгрузка 3D-чертежа установки в плагин интеграции с Autodesk Revit.

Справочники

• Системные справочники: компании, пользователи, роли, права доступа, валюты, настройки интеграции с 1С

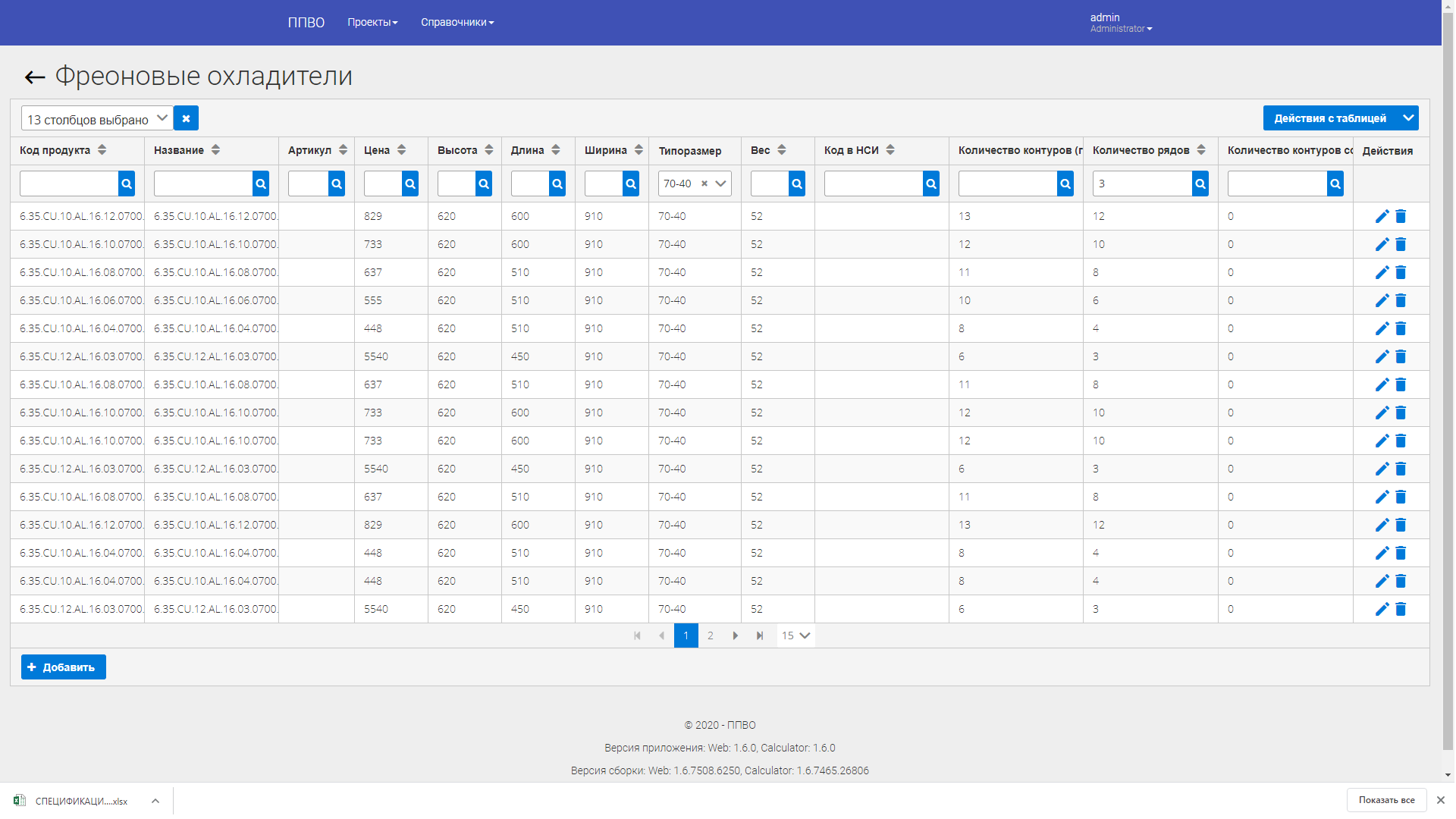

• Справочники компонентов: наименования, коды продуктов, цены и характеристики.
• Настройки расчетов: константы расчетов, константы стоимостей.

Разграничение прав доступа

• Главный администратор — имеет неограниченный доступ.
• Администратор компании — имеет полный доступ в рамках организации.
• Менеджер — создает расчеты и коммерческие предложения.
• Инженер — создает и изменяет расчеты.

Синхронизация с 1С

• Создание проектов ППВО из интерфейса 1С с присвоением уникального идентификатора.
• Синхронизация цен и курсов валют.
• Загрузка новых и обновление имеющихся компонентов вентиляционных установок.
• Синхронизация состава коммерческого предложения.

OEM-версия

Поддержка OEM-версий ППВО, с возможностью маркетинговой адаптации под партнерскую OEM-компанию:

• наименований компонентов вентиляционных установок;
• изображений компонентов для конфигуратора и схематического чертежа;
• цен компонентов;
• шаблонов файлов выгрузок.
